Применение для токарного станка с ЧПУ

Примеры применения электрического актуатора IAI
Примеры примененяи с электрическими актуаторами IAI
Автомеханика

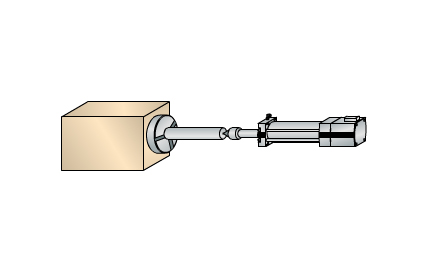

Токарный станок с числовым управлением

Актуаторы ROBO цилиндр RCP2W-RA10C
Контроллер PCON-CF


Заметка: Следует принять надлежащие меры предосторожности чтобы актуатор не получал никаких вращающихся моментов и боковых нагрузок. Это можно осуществить, вмонтировав подшипник в конец штока и правильно центруя деталь.

• В токарном станке с ЧПУ (числовое программное управление) гидравлический цилиндр используется для запрессовки детали в патрон с обратной стороны. При использовании гидравлического цилиндра могут возникнуть следующие проблемы:

1) При смене детали нужно много времени для изменения настроек.

- Рабочие должны вручную располагать деталь и использовать индикатор, чтобы убедиться, что он правильно центрован.

2) Изменение давления не слабозаметное

- Толкающее усилие на деталь может быть слишком сильным и может привести к тому, что деталь согнется.
- Чтобы изменить усилие следует установить редукционный клапан для изменения давления за счёт перепускного контура.
• Однако, благодаря внедрению ROBO цилиндра настройка автоматизируется и делает настройку толкающего усилия легче.
