Настольные координатные станки с ЧПУ производства японской компании IAI представляют собой несколько линейных модулей с шаговыми двигателями, собранных друг с другом на общем основании вместе с интерфейсами управления и контроллером, то есть готовую систему перемещения и позиционирования в рабочем пространстве. Они исключительно универсальны и после комплектования рабочим инструментом могут быть превращены в станок практически любого типа и назначения.

Настольный станок с ЧПУ способен взаимно позиционировать рабочий инструмент и обрабатываемое изделие по трем осям в пределах рабочего хода каждой оси. Понятие «станок с ЧПУ» (Числовое Программное Управление, CNC, Computer Numerical Control) означает, что он легко программируется с ПЛК по сетевому протоколу, либо с ПК при помощи специального софта, либо с опционального обучаемого пульта. Иногда используется термин «координатный стол».

Конструкция настольных станков с ЧПУ

Станина (основание) такого станка представляет собой прочный и легкий алюминиевый короб со встроенным блоком управления – контроллером, а также передней и задней панелями, на которых расположены органы управления и разъемы для подключения. Передняя панель может быть съемной, на кабеле длиной 900 мм.

На станине координатного станка с ЧПУ (координатного стола) установлены 2 или 3 линейных модуля (двухкоординатный стол и трехкоординатный стол соответственно): на продольной оси X, поперечной оси Y и, при необходимости, вертикальной оси Z, которая также может быть дополнена поворотной осью R. Каждый из модулей оснащен собственным шаговым двигателем, и все они управляются с одного встроенного контроллера.

Настольный 3D-станок с ЧПУ является важным этапом развития и станков, и промышленных роботов, и систем линейного перемещения. Станки-роботы IAI – это одни из самых прогрессивных универсальных станков, одни из самых оптимизированных для промышленности роботов и одни из самых совершенных многокоординатных систем.

Основные характеристики и преимущества настольных станков с ЧПУ

  • Грузоподъемность: заготовка до 20 кг, инструмент до 6 кг;
  • Скорость: по горизонтальным осям до 800 мм/с, по вертикальной оси до 400 мм/с;
  • Повторяемость позиционирования ±20 мкм, люфт не более 10 мкм;
  • Размер рабочей области от 200x150 до 500x500 мм;
  • Масса: от 24 до 56 кг;
  • Питание: сеть переменного тока 100~230 В;
  • Рабочая температура: 0…40°C;
  • Влажность воздуха: не более 85%.

Характеристики и возможности встроенного контроллера:

  • Большой объем памяти: до 255 программ и 30000 положений;
  • До 16 одновременно работающих программ;
  • Возможность движения по сложной траектории;
  • Функция восстановления настроек после сбоя питания при записи программы;
  • До 48 каналов ввода/вывода;
  • Поддержка промышленных сетей управления стандартов DeviceNet, CC-Link, Profibus и Ethernet.

Можно выбрать жесткий и устойчивый портальный станок (портальный робот) или компактный консольный станок. В портальном станке с ЧПУ ось Y закреплена с обоих концов, поэтому он хорошо выдерживает значительные внецентровые (моментные) нагрузки. Консольный координатный станок с ЧПУ имеет широкое открытое рабочее пространство, поэтому он идеально подходит для работы с предметами больших габаритов и/или неудобной формы.

Размеры рабочего поля координатного стола в горизонтальной плоскости:

  • Для портального станка: от 200x200 до 500x500 мм;
  • Для консольного станка: от 200x150 до 500x450 мм.

Доступно специальное исполнение – станок с поворотной осью R.

Для вертикальной оси Z с ходом 100 или 150 мм предлагаются дополнительные функции и опции:

  • Встроенный тормоз оси Z на случай отключения питания;
  • Возможность установки камеры на каретку оси Z;
  • Опция: вертикальная поворотная ось R.

Применение координатных станков с ЧПУ

Они предназначены для гибких автоматизированных производств, особенно с учетом огромного ресурса свыше 10 миллионов циклов, и легко перенастраиваются. Они могут использоваться как в заводских, так и в домашних условиях для изготовления и обработки изделий любой серийности – от одного до многих тысяч – и идеальны в качестве единственного станка для разных операций. Установив соответствующий рабочий инструмент, можно получить фрезерный, гравировальный, сверлильный, паяльный, шурупозавертывающий станок.

На их основе также создают, например, устройства для отбора химических и биологических жидкостей из пробирок в лабораториях. Станок-робот может комплектно оснащаться захватами производства IAI.

Настольные мини-станки с ЧПУ легкие и компактные, помещаются на столе, могут без проблем быть перенесены в помещении или транспортированы в другое место. Высокая грузоподъемность, жесткость, скорость и точностью отработки траектории, прочное устойчивое основание, линейные модули с шариковинтовой передачей и шаговым двигателем, встроенный контроллер – их главные преимущества. Необходимо понимать, что это не самые дешевые системы – цены начинаются от 6000 Евро. Но они окупаются при активном и эффективном использовании и, безусловно, стоят своих денег.

Мы поможем вам подобрать оптимальный линейный привод, робота или станок для решения определенной задачи. Для этого просто пришлите нам запрос с контактными данными и требованиями (см. расшифровку обозначений).

Каталог (pdf, 8.4 Мб)
Настольные станки с ЧПУ, серия TTA
Tabletop Robot TTA Series
Настольные станки с ЧПУ, серия TTA
№ каталога:CJ0206-2A-UST-1-0315
Количество страниц:40
Язык: английский

Настольные станки с ЧПУ. Координатные станки с ЧПУ

Настольные станки с ЧПУ. Координатные станки с ЧПУ

2-координатный консольный станок

2-координатный консольный станок с ЧПУ

2-координатный портальный станок с ЧПУ

2-координатный портальный станок с ЧПУ

3-координатный консольный станок

3-координатный консольный станок с ЧПУ

3-координатный портальный станок с ЧПУ

3-координатный портальный станок с ЧПУ

3-координатный консольный станок с поворотной осью

3-координатный консольный станок с ЧПУ с поворотной осью

3-координатный портальный станок с ЧПУ с поворотной осью

3-координатный портальный станок с ЧПУ с поворотной осью

Настольный станок со съемной передней панелью

Настольный станок с ЧПУ со съемной передней панелью

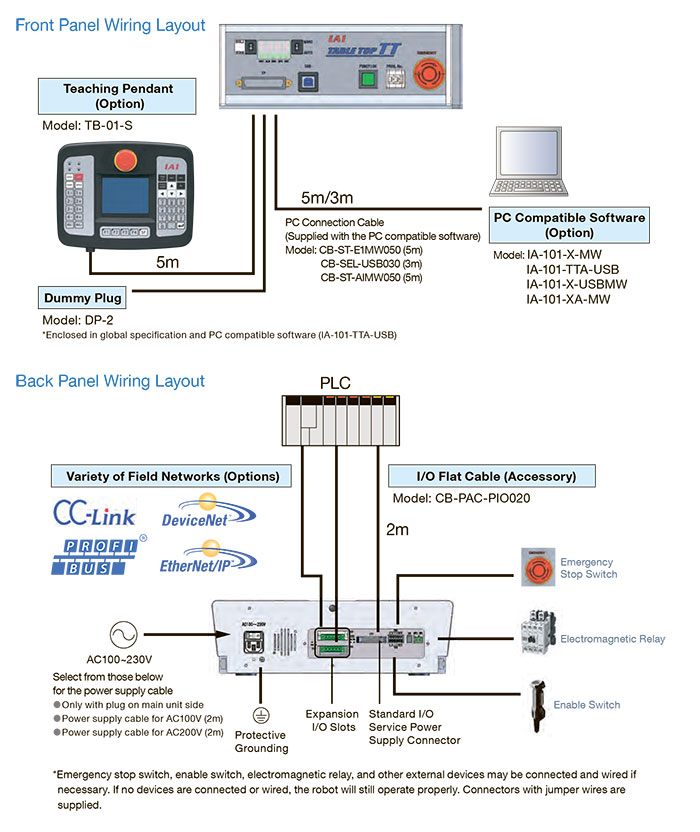

Вид передней и задней панели настольного станка с ЧПУ Вид передней и задней панели настольного станка с ЧПУ
