Линейные двигатели (линейный электродвигатель) - линейные актуаторы серии LSA (линейные сервоактуаторы)

Линейные двигатели – (линейные актуаторы, линейные серводвигатели, сервомоторы) LSA

Линейные двигатели LSA Благодаря замене шарико-винтовых передач на линейные электродвигатели, актуатор с линейным сервомотором серии LSA обладает исключительной повторяемостью при высоких скоростях. При необходимости значительно уменьшить продолжительность рабочего цикла - линейный электродвигатель единственный выбор, так как рабочее ускорение (замедление) может достигать 3 g для линейных актуаторов серии LSA. Это гораздо больше, чем доступно обычным линейным актуаторам с шариковинтовой передачей. Представленная ниже информация по линейным двигателям даст вам представление о их технических характеристиках, особенностях и способах использования.

Преимущества линейных двигателей

Высокая рабочая скорость

Линейный актуатор LSA имеет максимальную скорость 3м/сек. В отличие от линейного актуатора с шариковинтовой передачей, при работе LSA актуаторов нет критических скоростей и скорость может не снижаться даже при работе в оборудовании с большим рабочим ходом.

Быстрое ускорение/замедление

LSA актуатор может иметь рабочее ускорение 3 g. Это сильно уменьшает продолжительность рабочего цикла особенно при малом рабочем ходе.

Высокая повторяемость

Полный контроль всех параметров движения линейного двигателя с использованием оптического линейного энкодера отражательного типа обеспечивает повторяемость позиционирования порядка +/- 5 микрометров.

Пыленепроницаемая конструкция

Нержавеющая полоса для защиты от пыли на верхней части магнитного линейного актуатора предотвращает проблемы, вызываемые попаданием инородных частиц в линейный актуатор, значительно снижая требования к техническому обслуживанию.

Легкое функционирование

Универсальный контроллер сочетает в себе драйвер, устройство управления и блок питания. Таким образом, все, что вам нужно сделать, это присоединить соответствующий кабель. После включения система не требует трудоемкой наладки.

Широкий выбор контроллеров

Вы можете выбрать контроллер, который подходит вам по бюджету и применению – передовой контроллер X-SEL для управления несколькими осями или одноосевой контроллер S-CON сконструированного специально для простого позиционирования.

Спецификация линейных актуаторов LSA (линейных двигателей)

Поставляется два типа линейных актуаторов с линейными электродвигателями – большие и малые. Оба имеют минимальный срок службы от 10000 км. (Отличие этих актуаторов в основном в рабочем усилии, для большого типа это 100 Н( и соответствующая мощность 300 ватт), для малого типа это 67 Н (и соответствующая мощность 150 ватт). Остальные различия большого и малых типов – рабочий ход для большого типа от 136 мм до 1576 мм, для малого от 120 мм до 1560 мм.
Максимальная скорость 3000 мм/сек

Повторяемость ±0.05мм, линейный электродвигатель без сердечника, оптический инкрементальный энкодер.

Спецификации контроллера

Правильный выбор контроллера актуатора для ваших применений и выделенных средств. Вне зависимости от сложности и простоты решаемой вами задачи Вы сможете подобрать соответствующий контроллер среди выпускаемых концерном IAI контроллеров.

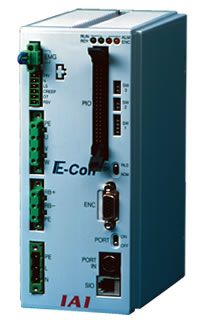

Особенности контроллера S-CON Контроллер E-CON

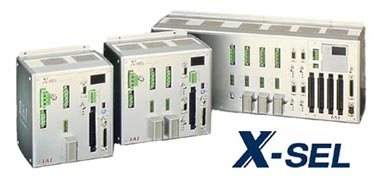

Особенности контроллера X-SEL
Контроллер X-SEL
